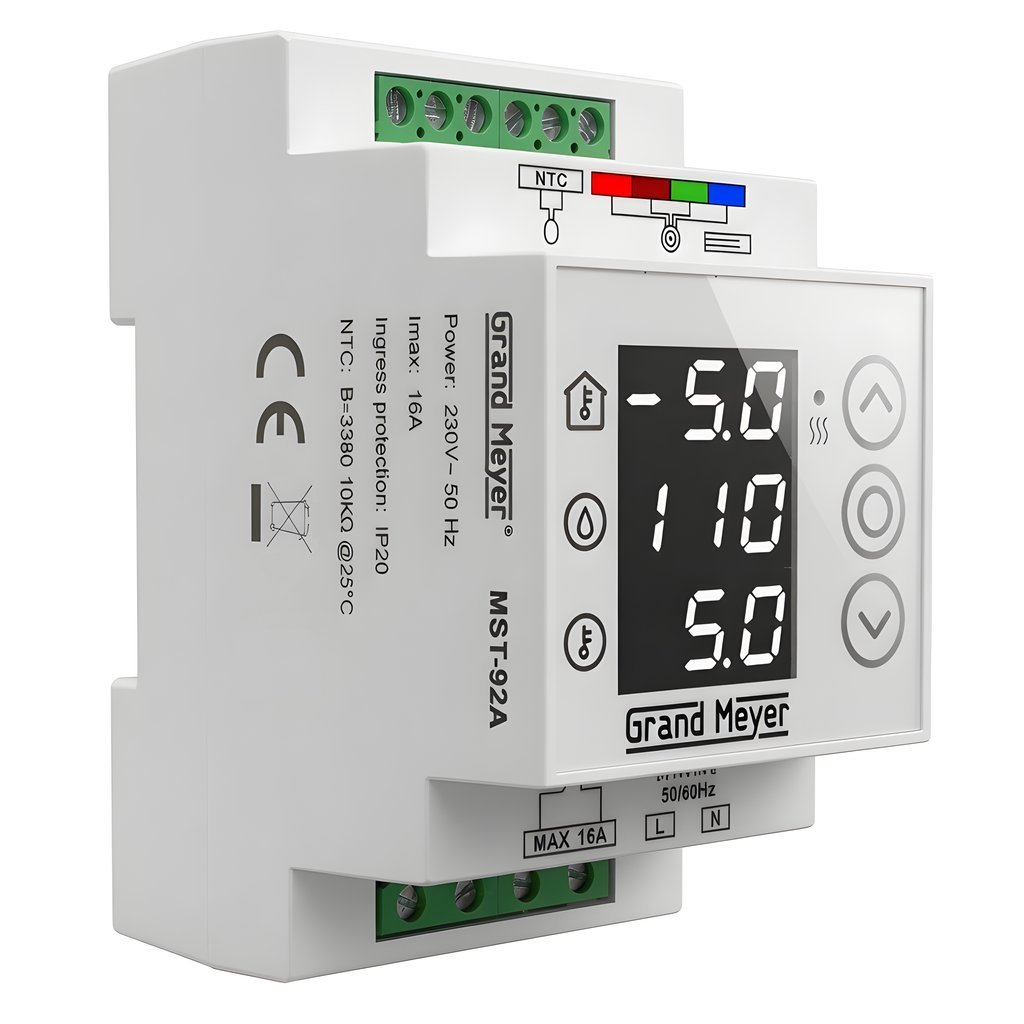

MST-92A

Контроллер для управления кабельными системами снеготаяния

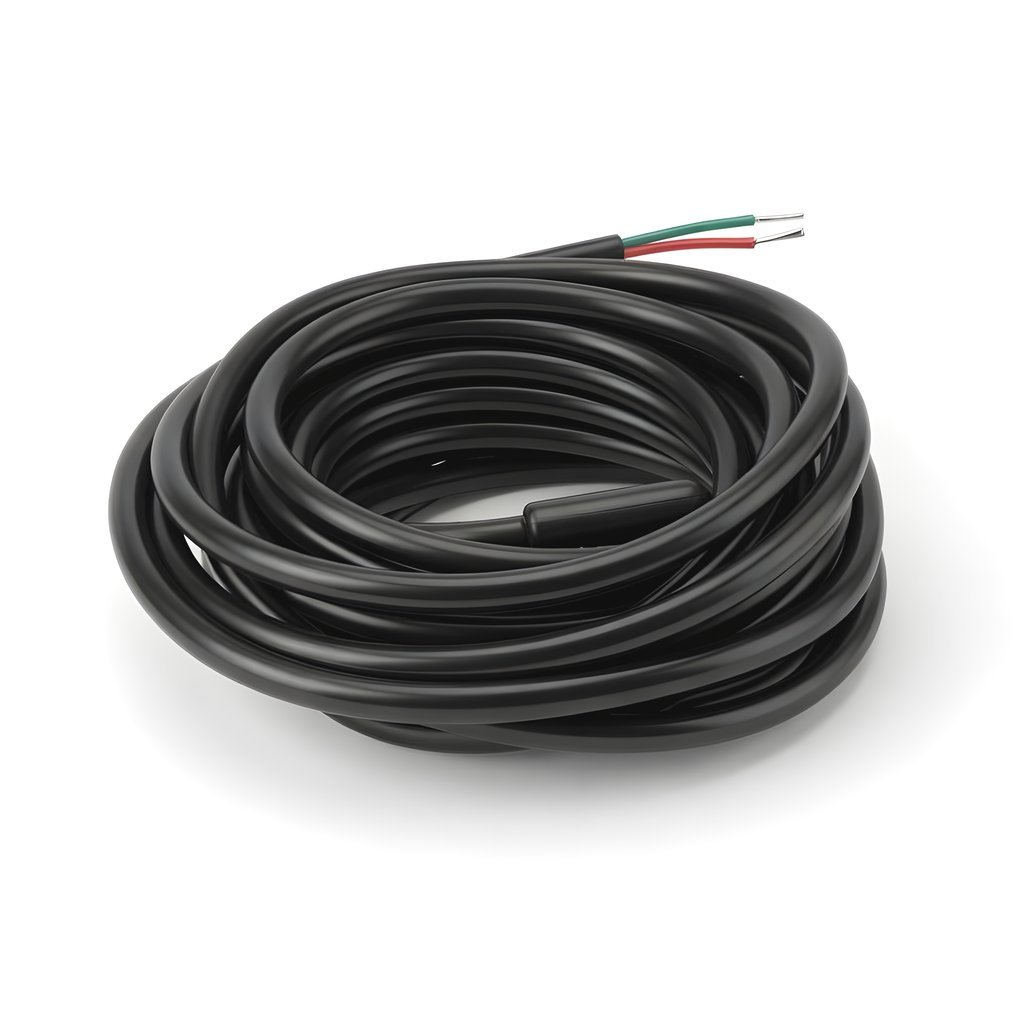

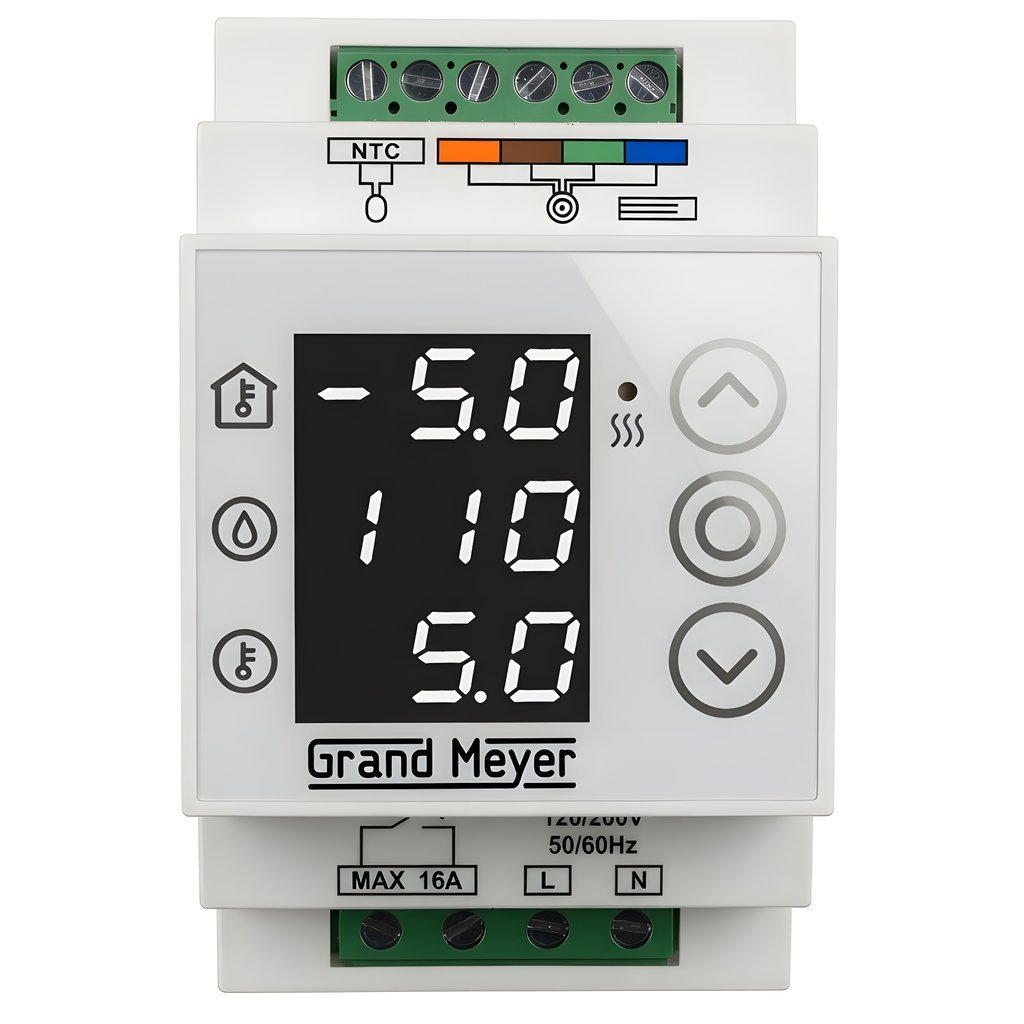

Терморегулятор (контроллер для управления кабельными системами снеготаяния) Grand Meyer MST-92A совместно с дачиком температуры наружного воздуха, датчиками осадков и наличия талой воды FSM-12* и WSM-13* предназначен для управления уличными антиобледенительными системами.

Комплект терморегулятора MST-92A с датчиком температуры наружного воздуха, с датчиком осадков и наличия талой воды FSM-12* предназначен для работы в составе систем удаления наледи на открытых площадях, лестниц, пандусов, ступенек, подъездных дорожек, открытых торговых площадей, подземных переходов и т. д.

Комплект терморегулятора MST-92A с датчиком температуры наружного воздуха, с датчиком осадков и наличия талой воды WSM-13* предназначен для работы в составе систем антиобледенения кровель зданий для обогрева злементов водосточных элементов, лотков, желобов, капельников, водосточных труб с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи и сосулек.

*датчики осадков FSM-12 и WSM-13 пославляются отдельно и не входят в комплект терморегулятора MST-92A.

Алгоритм работы:

Как только показания датчика температуры воздуха попадают в диапазон +5 ... –15⁰С (настраивается), терморегулятор начинает проверять наличие осадков на поверхности датчика осадков и наличия талой воды. Наличие осадков определяется по сопротивлению воды на чуствительных контактах датчика и отображается на экране в относительных единицах. Чтобы растопить снег и избежать образования ледяной корки на поверхности чувствительных контактов, в датчике предусмотрен внутренний подогрев мощностью 5Вт. Для оптимальной работы системы снеготаяния внутренний подогрев датчика каждый час будет включаться на 20 мин и отключаться на 40 мин до обнаружения воды. При обнаружении воды (сопротивление ниже 990 ед.) внутренний подогрев датчика будет работать постоянно. При этом, если сопротивление снизится до установленного предела 200 ед. и ниже (настраивается) включится нагрузка (нагревательный кабель). Чем больше количество воды между контактами датчика, тем меньше сопротивление. Как только сопротивление поднимется выше установленного предела (200 ед.) начнется период постпрогрева, необходимого для полного удаления осадков с обогреваемой поверхности. По истечении времени постпрогрева (настраивается) нагрузка отключится и система антиоблединения будет ждать следующих осадков.

В случае отсутствия датчика осадков и наличия талой воды (FSM-12 или WSM-13), система антиобледенения будет работать постоянно при нахождении температуры наружного воздуха между верхним и нижним пределом (+5 ... –15⁰С - в случае заводских настроек).
