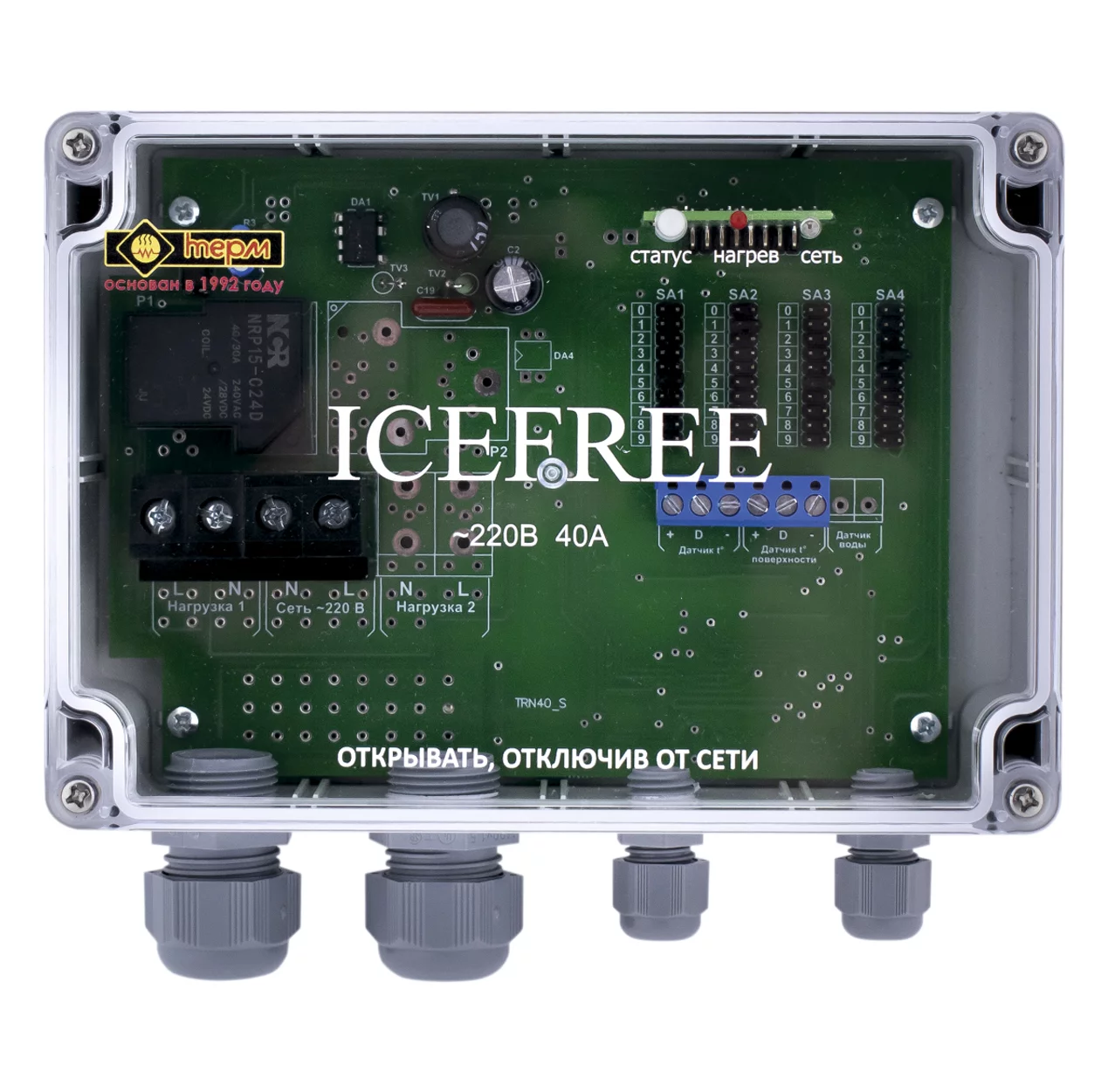

Внешний блок управления обогревом площадок ICEFREE TD-40
Характеристики
Терморегулятор ICEFREE TD-40 предназначен для систем управления обогревом открытых площадок, пандусов, подъездных дорожек с целью недопущения образования льда и полной очистки их поверхности от атмосферных осадков с максимальным током нагрузки 40 Ампер.
Терморегулятор ICEFREE TD-40 - допускает наружную установку (на улице), имеет степень защиты оболочки IP65 и может эксплуатироваться при температуре окружающей среды от -40 до +70С.
Регулятор позволяет подключать два датчика температуры ST22 для измерения температуры воздуха и поверхности. Для работы прибора необходим только один датчик – датчик температуры воздуха. Датчик температуры поверхности устанавливается по желанию. В зависимости от того, используется или нет датчик температуры поверхности, прибор может работать в двух режимах:
- 1 Режим: датчик температуры поверхности не используется
С периодичностью один раз в секунду терморегулятор считывает значение температуры с датчика температуры воздуха и, если она находится в рабочем диапазоне, включает обогрев. Рабочий диапазон регулируется пользователем. Верхний порог может быть в пределах +1…+10 ºС, нижний -1…-50 ºС.
Нижний порог рабочего диапазона введен для повышения эффективности работы системы. Дело в том, что при глубоком понижении наружной температуры, мощности нагревательных секций часто оказывается недостаточно для таяния снега и льда. Поэтому в этот период не имеет смысла включать обогрев, это
бесполезный расход электроэнергии.
Рекомендованный диапазон рабочих температур -10…+5 ºС.
- 2 Режим: датчик температуры поверхности подключён
Наличие этого датчика защитит кабель от перегрева. Кроме того, его установка позволит сэкономить значительное количество электроэнергии.
Так же, как и в первом режиме терморегулятор следит за температурой воздуха. Когда температура находится в рабочем диапазоне, прибор в зависимости от текущей температуры поверхности управляет включением нагревателя. Температура нагревателя выставляется пользователем в пределах +3…+27 ºС, с дискретностью 3ºС. Так как прибор является необслуживаемым, все органы управления находятся внутри корпуса, а на лицевую панель выведены только средства индикации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ICEFREE TD-40
- Номинальное напряжение питания 110-245 В, 50 Гц
- Ток потребления 0,01А
- Степень защиты оболочки IP65
- Максимальный ток коммутации 40А
- Количество каналов регулирования 1
- Кабельные вводы для датчиков М12
- Допустимый диаметр кабеля датчиков 3-6,5мм
- Кабельные вводы силового и нагревательного кабелей М20
- Допустимый диаметр силового и нагревательного кабелей 10-14мм
- Поддерживаемая температура поверхности +3 ºС...+27 ºС
- Рабочий диапазон -50 ºС…+10ºС
- Точность поддержания температуры - +/-0,5 ºС
Условия эксплуатации - температура окружающей среды от -40 до +70С
- относительная влажность 85%
- Допускается наружная установка
- Габаритные размеры 80 х 120 х 56 мм
- Масса, не более 430 г
