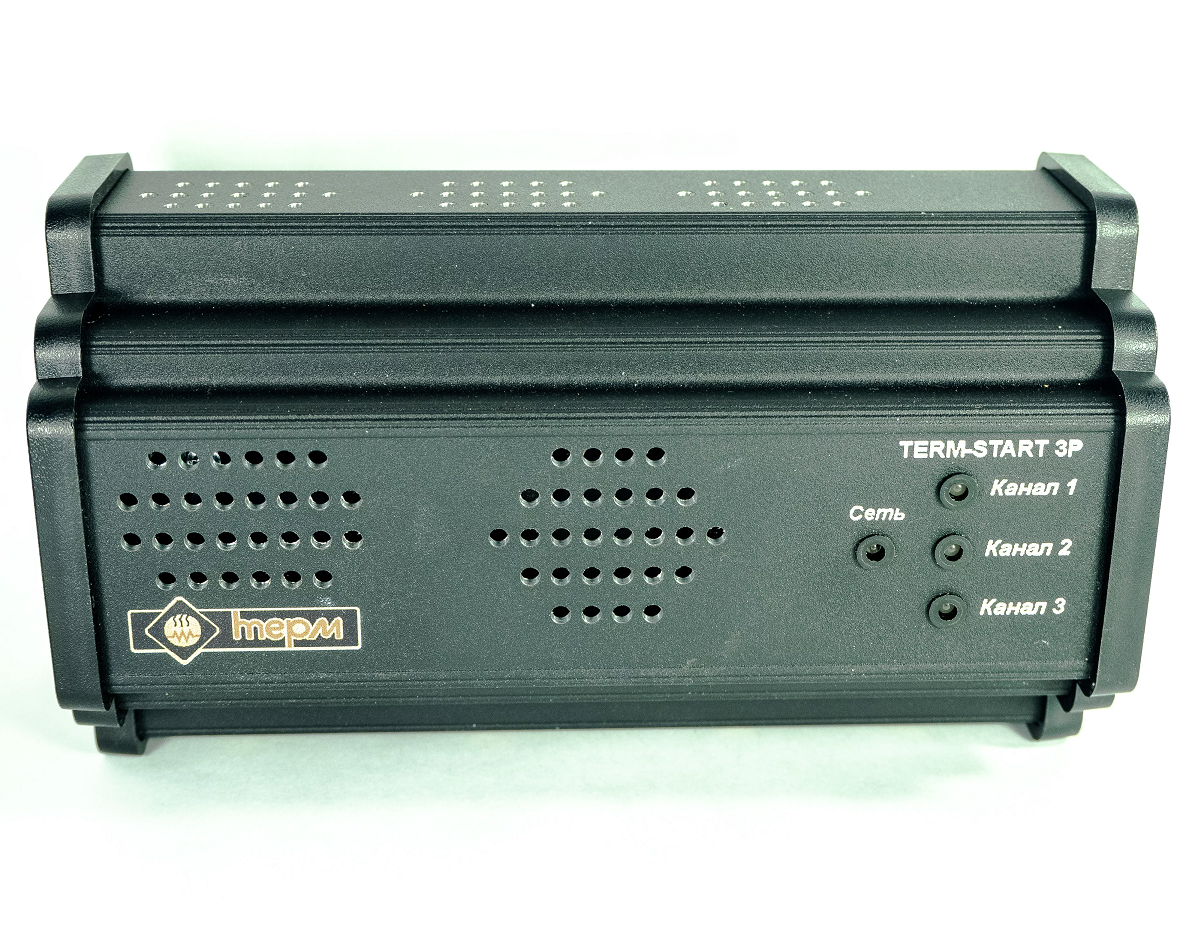

Устройство плавного пуска для саморегулирующихся кабелей AURA TERM START 3P

Технические характеристики

• Управляющее напряжение, В / Гц: 110–220 / 50
• Ток потребления, А (Вт): 0,006 (1,3)
• Степень защиты оболочки: IP20
• Максимальный ток нагрузки одного канала, А: 32
• Максимальное коммутируемое напряжение, В: 275
• Количество коммутируемых каналов: 3
• Время запуска саморегулирующегося кабеля, мин: 13-20
• Температура эксплуатации, ºС: -20...+65
• Тип крепления: DIN-рейка, 9 модулей
• Габаритные размеры, мм: 170х98х69
• Относительная влажность, не более: 85%
• Масса, кг: 0,42

Устройство плавного пуска AURA TERM-START 3P предназначено для коммутации саморегулирующихся нагревательных кабелей с ограничением пусковых токов на уровне номинального.  Имеет 3 независимых канала коммутации – возможно подключать каждый канал на отдельную фазу А, В или С. Устройство AURA TERM-START 3P в течение всего времени холодного пуска саморегулирующегося нагревательного кабеля (порядка 13- 20 минут в зависимости от коммутируемой нагрузки) поддерживает значение тока на соответствующем канале на уровне не выше номинального.

Испытания устройства проводились с саморегулирующимися нагревательными секциями разных марок и мощностей. Холодный пуск осуществлялся при низких отрицательных температурах (-25 ºС). Коммутация нагрузки происходит в момент перехода сетевого напряжения через ноль, благодаря чему отсутствуют выбросы в сеть во время плавного пуска.

Стартовый ток саморегулирующегося нагревательного кабеля может превышать его номинальный рабочий ток до 10 раз в зависимости от температуры кабеля, его состояния и качества структуры матрицы. Устройство плавного пуска TERM-START обеспечивает постепенный выход саморегулирующегося нагревательного кабеля на рабочий режим посредством поддержания среднего тока через кабель в любой момент времени не выше номинального для данного саморегулирующегося кабеля.

Устройство плавного пуска TERM-START предназначено для работы исключительно на нелинейную нагрузку саморегулирующегося кабеля. При включении системы обогрева и запуске устройства, коммутацию кабеля осуществляет полупроводниковый прибор TRIAC. Встроенный в устройство плавного пуска контроллер, по специальному алгоритму, производит подачу напряжения на саморегулирующийся кабель через TRIAC только в момент перехода сетевого напряжения через 0, импульсами различной длительности.

Алгоритм работы: происходит разогрев саморегулирующегося кабеля посредством подачи тока короткими импульсами длительностью не более 20 мс., ограничивая загрузку кабеля 2% от максимально возможной мощности. При этом через нагрузку протекает средний ток на уровне 2% от максимально возможного тока для данного мгновенного сопротивления саморегулирующегося кабеля. Этот ток начинает разогревать кабель.
