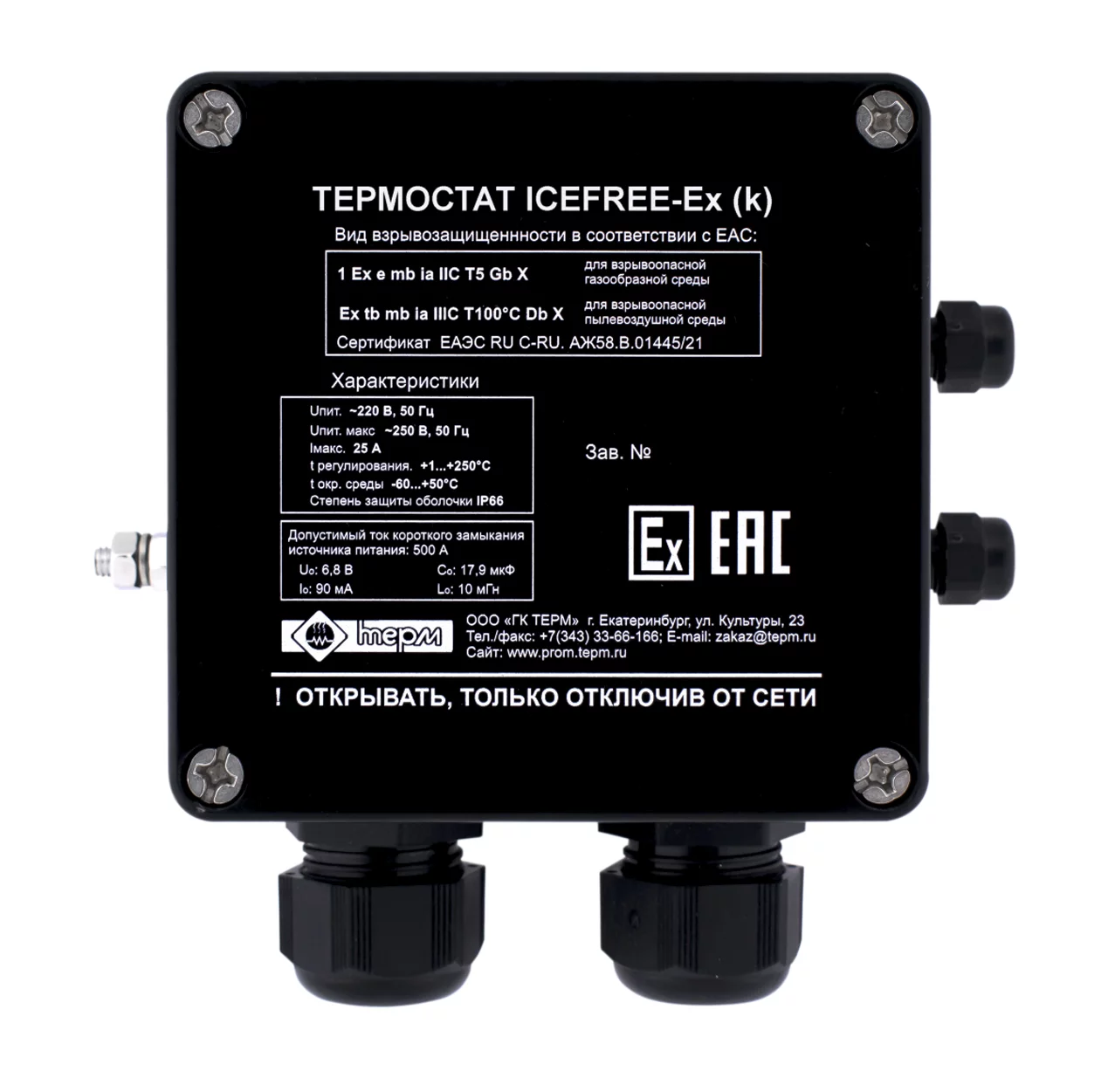

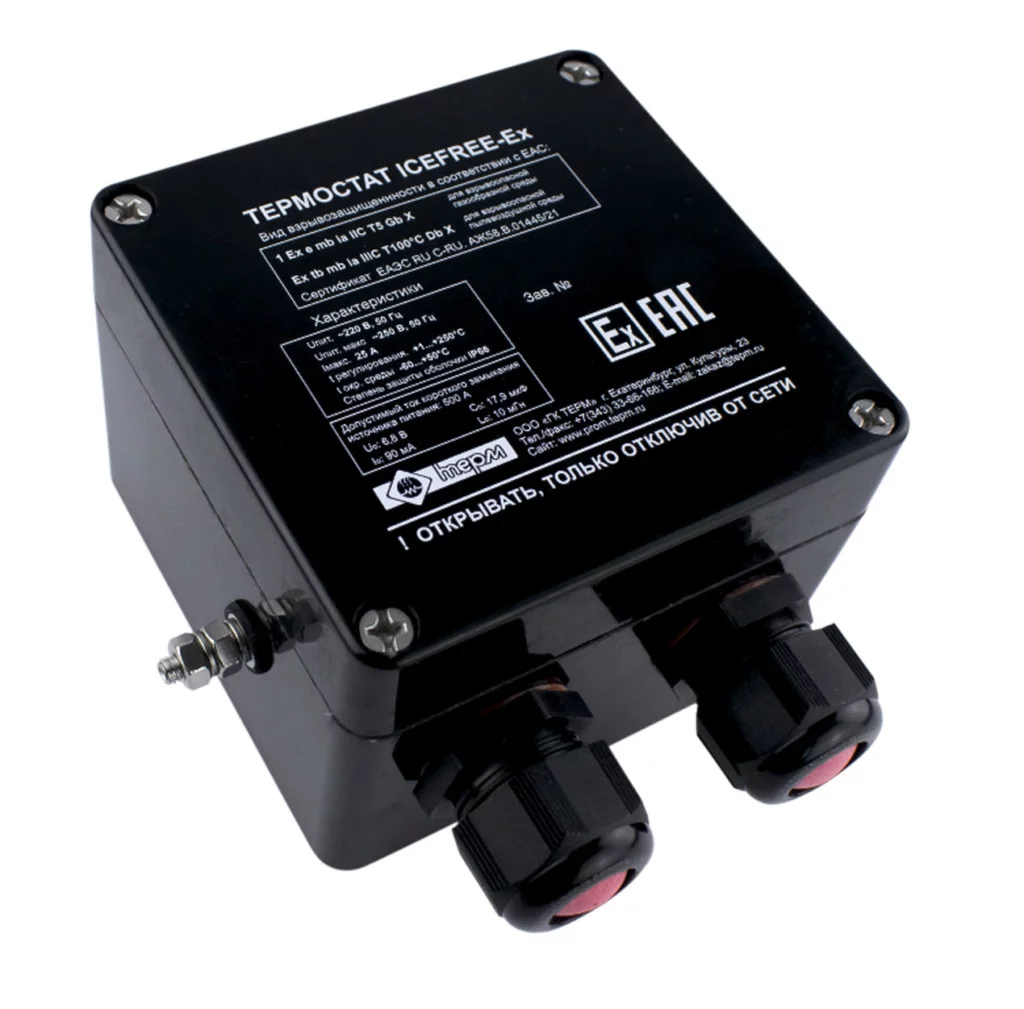

Термостат взрывозащищенный ICEFREE-Ex (k) с выводом типа "сухой контакт"
Характеристики
- Тип: простой, механический;
- Монтаж: накладной, уличный монтаж;
- Управление: две поворотных рукоятки;
- Индикация: нет;
- Особенности: взрывозащита, IP 66, рабочий диапазон от -60 до 50 С;
- Страна пр-ва: Россия;
Термостат ICEFREE-Ex - это электронный взрывозащищённый термостат, предназначенный для управления подачи питающего напряжения на нагревательный кабель в системах автоматического поддержания заданной температуры обогреваемого объекта напрямую или через соответствующий контактор. Прибор имеет в своём составе встроенный модуль искрозащиты, что позволяет подключать датчики, установленные во взрывоопасной зоне, без дополнительного оборудования. Термостат ICEFREE-Ex предназначен для наружной установки.
Периодически прибор считывает значение с датчика температуры и сравнивает его с предустановленной пользователем величиной, и в зависимости от результата включает или отключает нагрузку. Так как прибор является необслуживаемым, все органы управления находятся внутри корпуса.
Крепление прибора осуществляется к плоской вертикальной поверхности посредством четырёх крепёжных болтов длиной не менее 30 мм (допускается использовать схожие по размерам саморезы). Рекомендуемый минимальный размер монтажного прямоугольника должен составлять не менее 120х100 мм.
модификация ICEFREE-Ex (k) - для удаленного контроля работоспособности в приборе предусмотрен выход типа «сухой контакт»
Условия эксплуатации
- температура окружающей среды от -60 до +50ºС (если температура окружающей среды ниже -40 градусов, то холодный старт прибора может занять некоторое время 1-2мин)
- относительная влажность 85%
Термостат ICEFREE-Ex предназначен для автоматического поддержания температуры в интервале:
- +1…+180 °С. (для датчиков типа ТСМ 50М и 100М)
- +1…+250 °С. (для датчиков типа ТСП 50П и Pt100)
Типы поддерживаемых датчиков
- ТСМ 50М (W100 = 1,428, α = 0,00428 °С-1)
- ТСМ 100М (W100 = 1,428, α = 0,00428 °С-1)
- ТСП 50П (W100 = 1,391, α = 0,00391 °С-1)
- ТСП Pt100 (W100 = 1,385, α = 0,00385 °С-1)
Для всех типов датчиков 3-проводная схема подключения. Термопреобразователи должны применяться во взрывозащищенном исполнении.
Маркировка и тип взрывозащиты
1 Ex e mb ia IIC T5 Gb X для взрывоопасной газообразной средыEx tb mb ia IIIC T100oC Db X для взрывоопасной пылевоздушной среды
Технические характеристики ICEFREE-EX
- Номинальное напряжение питания: 220 В ±10%, 50 Гц;
- Ток потребления термостата, не более А: 0,01;
- Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013): IP66;
- Максимальный ток коммутации, А: 25;
- Максимальное напряжение коммутации реле «сухой контакт», В: 250;
- Максимальный ток коммутации реле «сухой контакт», А: 5;
- Количество каналов регулирования: 1;
- Температура регулирования, ºС: +1…+250;
- Точность поддержания температуры, ºС: ± 1;
- Кабельный ввод для датчиков: PG7;
- Допустимый диаметр кабеля датчиков, мм: 3,5-6,5;
- Кабельные ввода силового и нагрев-х кабелей: M-25;
- Допустимый диаметр силового и нагрев-х кабелей, мм: 13-18;
- Максимальное удаление датчика, м: 100;
- Рекомендуется использовать 4-х жильный контрольный экранированный кабель не менее 1,5 мм2;
- Габаритные размеры, мм: 145 х 155 х 93;
- Масса не более, кг: 1,5;
Возможное применение термостата ICEFREE Ex
Терморегулятор ICEFREE Ex является альтернативой электронным термостатам Raychem RAYSTAT-EX-03, Raychem RAYSTAT-EX-04, RAYCHEM ETS-05, в ряде случаев, может заменить немецкий цифровой универсальный блок Bartec DEPU, представленный на рынке по значительно более высокой стоимости.
ICEFREE Ex является прямой альтернативой и заменой следующим приборам: капиллярный термостат exTHЕRM-AT (JUMO), предохранительное устройство контроля температуры BSTW II (BARTEC), капиллярный термостат STW II (Bartec).
