Саморегулирующийся нагревательный кабель ThermTrace Lite 23TTL-2-BO
Характеристики
ПРИМЕНЕНИЕ:
ThermTrace® Lite (TTL) - саморегулирующийся нагревательный кабель строительного и промышленного назначения, предназначен для широкого спектра применений. Он может использоваться для защиты от замерзания и поддержания температур труб и емкостей, в том числе во взрывоопасных зонах, а так же в строительном секторе для обогрева водосточных труб и желобов зданий.ПРИНЦИП РАБОТЫ:
Тепловыделяющим элементом саморегулирующегося нагревательного кабеля является полупроводниковая матрица, расположенная между двумя питающими жилами.
Саморегуляция заключается в зависимости, выделяемой кабелем мощности от внешних условий. Если внешние условия разные для каждого участка кабеля, то и выделяемая им мощность будет различна на протяжении одного отрезка кабеля.
Саморегулирующиеся кабели имеют разные характеристики тепловыделения, которые определяются различными условиями эксплуатации, и разную погонную мощность тепловыделения при одинаковых условиях. Специальные саморегулирующиеся нагревательные кабели для систем противообледенения кровли имеют повышенную способность к изменению своей мощности, что позволяет им значительно (в два раза) увеличивать мощность в узком диапазоне рабочих температур (от +3 до -8…10о С) систем противообледенения.
Предлагаемый нами кабель 23TTL-2-ВО (номинальная погонная мощность 23 Вт/м) создан специально для систем противообледенения кровли. Он производится компанией HTS Global Technologies AB которая является членом ассоциации Swiss Label Это одна из немногих в мире компаний, способных сделать качественную полупроводниковую матрицу для саморегулирующихся нагревательных кабелей. Большинство других производителей нагревательных кабелей просто накладывают на приобретенную матрицу наружную оболочку, превращая ее в кабель.
ТЕХНИЧЕСКИЕ ДАННЫЕ:

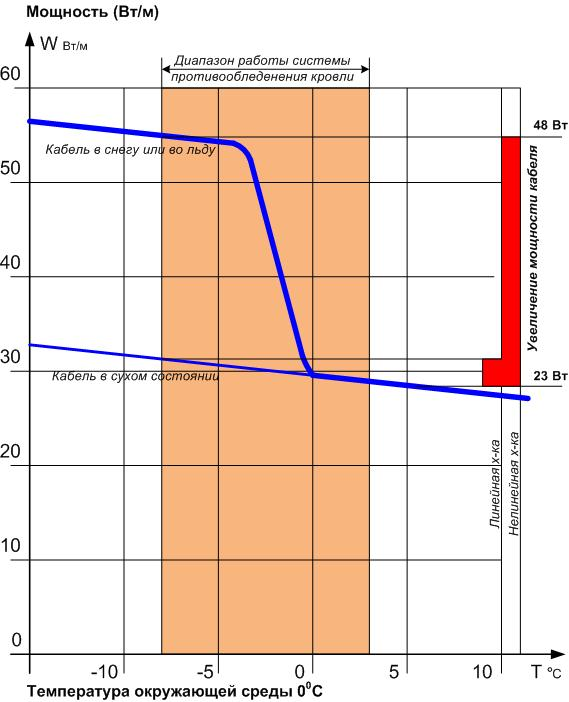

В температурном диапазоне работы системы противообледенения кровли кабель 23TTL-2-ВО увеличивает свою мощность на 100%, саморегулирующиеся кабели с линейной характеристикой только на 10%
Эффективность кабеля с линейной характеристикой аналогична резистивному кабелю постоянной мощности, но стоят они значительно дороже.
- Максимальная выдерживаемая температура (кабель выключен) с перерывами, суммарно 1000 часов +85°C
- Максимальная рабочая температура (кабель включен) +65°C
- Номинальное напряжение 230 В
- Минимальный радиус изгиба 25 мм
- Минимальная температура монтажа - 30°C
- Минимальная температура хранения - 60°C
- Максимальное сопротивление оплетки заземления 18.2 Ом/км
- Маркировка взрывозащиты Ех е II U
| Обозначение кабеля (при заказе) | Выходная мощность на изолированной металлической трубе при 5 OС (Вт/м) | Максимальная рабочая t, OС | Заземляющий защитный экран | Размеры сечения (мм) | Удельный вес (кг/100м) |
| 23TTL-2-BO | 23 | 65 | Луженая медь | 11.0 x 6.0 | 11 |
| 28TTL-2-BO | 28 | 65 | Луженая медь | 11.0 x 6.0 | 11 |
Максимальная рекомендуемая длина цепи отопления при напряжении 230 В переменного тока с использованием автоматических выключателей типа C
|
Название кабеля |
Номинал автоматического выключателя |
Температура (t)
|
||
|
+ 100 C |
- 100 C |
- 200 C |
||
|
23TTL-2-ВО |
10 А |
63 м |
46 м |
37 м |
|
16 А |
104 м |
76 м |
62 м |
|
|
20 А |
124 м |
95 м |
75 м |
|
|
25 А |
127 м |
108 м |
95 м |
|
Саморегулирующийся кабель 23TTL-2-ВО способен на отдельном участке, попавшем в снег или лед, значительно (до 2-х раз) поднять свою мощность, эффективно растопить лед и затем уменьшить мощность.
Кабели для обогрева трубопроводов, применяемые в системах противообледенеия кровель, не обладают подобной способностью увеличения мощности. Большинство саморегулирующихся кабелей, предлагаемых в РФ для обогрева кровель, не являются специальными (то есть выпускаемыми специально для этих целей).
